01DESIGN REVIEW
설계 검토
측정, 단면, 분해를 이용해 형상과 조립 관계를 검토합니다.
MEASURE · SECTION · EXPLODECLIP / WEB 3D CADPRODUCT REVIEW LAYER
원본 CAD는 서버에,
검토는 브라우저에서.
Clip 3D Viewer는 주요 CAD 데이터를 웹에서 검토하는 팹스넷의 3D 뷰어입니다. 설치 없이 측정·단면·분해·마크업을 수행하고 제품 구조를 Clip PLM 데이터와 연결합니다.
WEBGL VIEW브라우저 기반 검토
PLM CONNECTED제품 구조 · BOM
ACCESSWeb Browser클라이언트 설치 없이
CAD COVERAGE25+ formats도입 대상 형식 협의
REVIEW19 measurement modes측정 · 단면 · 분해
DATA FLOWClip PLM connected제품 구조와 검토 맥락
ACTUAL PRODUCT WORKSPACE설명보다 먼저,
설명보다 먼저,
실제 화면을 보여드립니다.
제공받은 Clip 3D Viewer 화면을 기능별로 구성했습니다. 항목을 선택하면 실제 제품 화면과 검토 목적이 함께 바뀝니다.
01 / 12

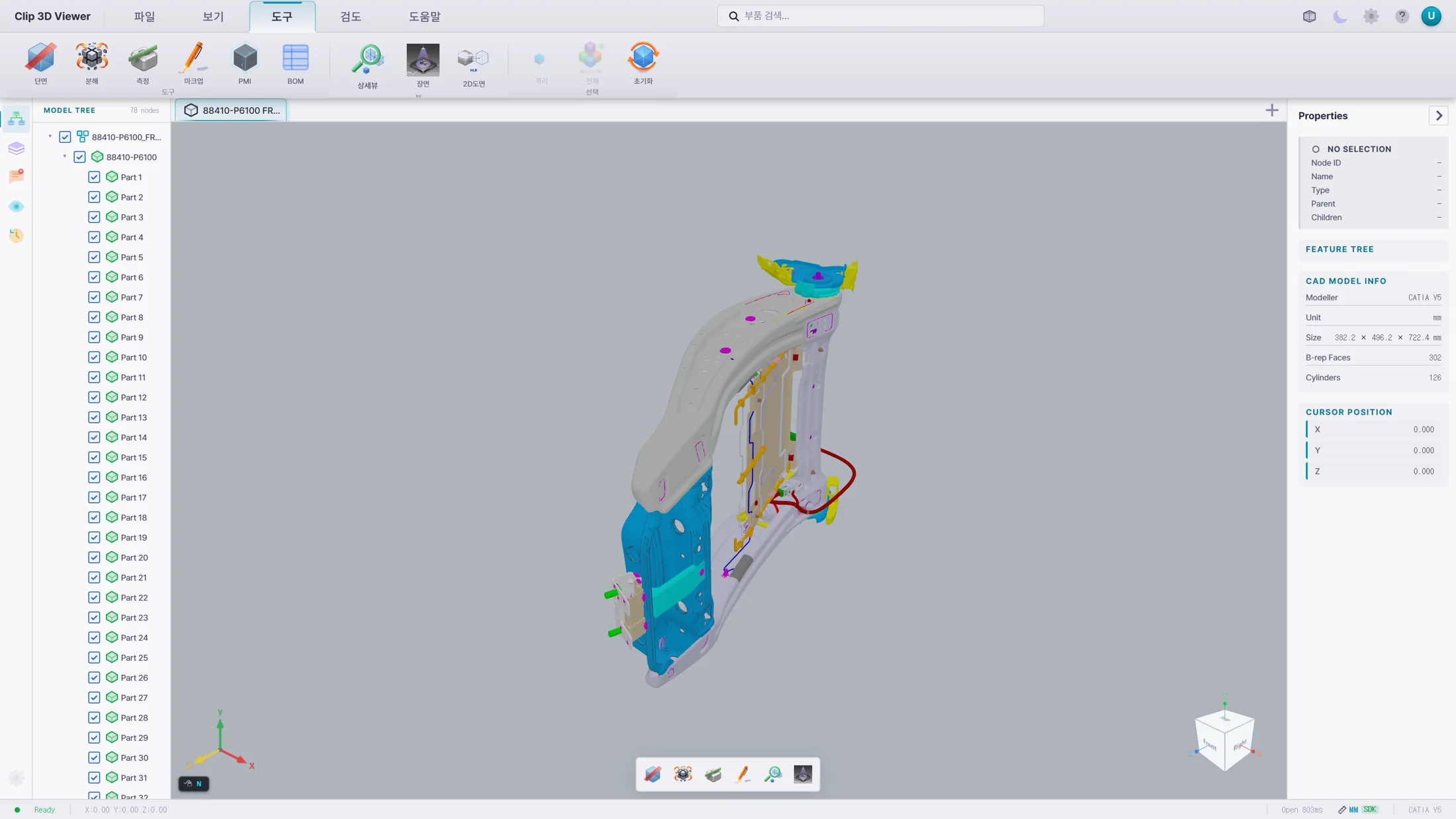

형상을 읽기 쉬운 표현으로
모델의 곡면과 경계를 강조해 복잡한 형상을 빠르게 검토합니다.
같은 3D 형상을,
업무 관점에 맞춰 봅니다.
02QUALITY
품질 확인
도면과 형상 속성을 함께 보며 검사 대상과 검토 위치를 확인합니다.
DRAWING · PROPERTY · MARKUP03SUPPLIER
협력사 협업
별도 CAD 환경이 없는 사용자도 브라우저에서 동일한 검토 화면을 공유합니다.
WEB ACCESS · REVIEW CONTEXT04PRODUCT DATA
제품 구조 확인
모델 트리와 선택 부품을 제품 구조, BOM, 관련 문서의 맥락과 연결합니다.
MODEL TREE · BOM · PLMSECURE REVIEW ARCHITECTURE무거운 CAD 작업은 서버에서,
무거운 CAD 작업은 서버에서,
검토 경험은 웹에서.
원본 CAD를 브라우저에 직접 전달하지 않고 서버 변환 경로를 거쳐 웹 검토용 데이터로 제공합니다. 실제 보안 정책과 저장 방식은 고객 환경을 기준으로 설계합니다.
도입 대상 형식과 원본 관리 정책 확정
CAD 형상을 웹 검토 데이터로 변환
Chrome·Edge에서 설치 없이 검토
BOM·문서·검토 이력의 업무 맥락 연결
IMPLEMENTATION SCOPE현재 기능과 도입 협의 범위를
현재 기능과 도입 협의 범위를
명확히 구분합니다.
특정 CAD 형식, 변환 서버 라이선스, 보안 연동은 고객사의 기존 시스템과 계약 조건에 따라 달라지므로 프로젝트 착수 전에 범위를 확정합니다.
01CURRENT PRODUCT
제품에서 확인된 기능
- 브라우저 기반 3D 형상 검토
- 측정·단면·분해·마크업
- 모델 브라우저와 제품 구조 탐색
- 2D 도면, 중량·재질 속성 확인
- 한국어 UI와 BOM Excel 내보내기
02PROJECT DEFINITION
도입 전 협의가 필요한 항목
- 지원 대상 CAD 형식과 변환 라이선스
- 원본 저장 위치와 변환 서버 구성
- SSO·LDAP/AD·워터마크 등 보안 정책
- Clip PDM·BOM·품목·리비전 연계 범위
- 고객사 정밀도 기준과 대용량 모델 조건
CLIP 3D VIEWER / FIT CHECK귀사의 CAD 형식과 검토 업무에
맞는 도입 범위를 함께 정리합니다.
